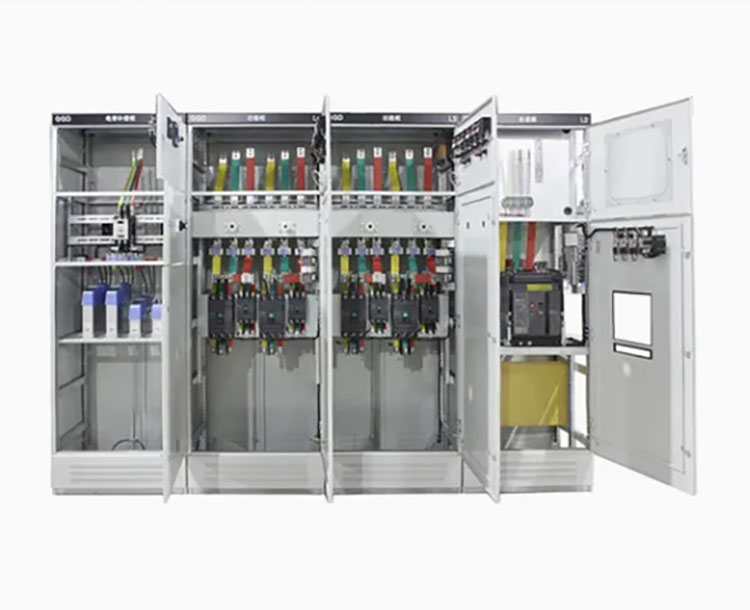

Najważniejszym rozróżnieniem między nimi jest różnica w rozmieszczeniu funkcjonalnym. Szafa sterownicza GGD koncentruje się na dystrybucji zasilania niskiego napięcia i integracji sterowania, a nie jest jedynie obudową ochronną. Zapewnia stabilne pozycje montażowe dla komponentów, takich jak wyłączniki automatyczne i styczniki, a dzięki ustandaryzowanemu układowi wewnętrznemu umożliwia łączenie obwodów, dystrybucję mocy i transmisję sygnału pomiędzy komponentami. Pełni funkcję centrum sterowania systemem zasilania w warsztatach fabrycznych i zautomatyzowanych liniach produkcyjnych.

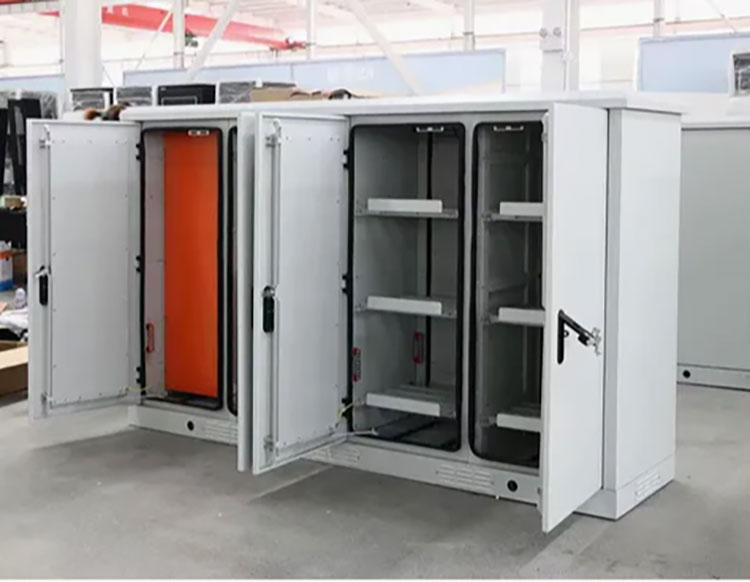

Z kolei obudowy elektryczne są wysoce wyspecjalizowane i skupiają się wyłącznie na izolacji i ochronie środowiska. Ich podstawową funkcją jest zapobieganie uszkodzeniu elementów wewnętrznych przez kurz, wilgoć i uderzenia zewnętrzne. Brakuje im jakichkolwiek zintegrowanych możliwości sterowania i działają jedynie jako „powłoka ochronna” dla niezależnych komponentów.
Projekt konstrukcyjny różni się również w zależności od wymagań funkcjonalnych. Szafy sterownicze GGD są zgodne z normami branżowymi, mają złożone i uporządkowane konstrukcje wewnętrzne, są wyposażone w warstwowe belki montażowe, znormalizowane szyny prowadzące, sklasyfikowane koryta kablowe i szyny uziemiające. Niektórzy mają nawet zarezerwowane pozycje montażowe dla urządzeń regulujących temperaturę. Pozwala to na uporządkowane rozmieszczenie wielu komponentów i spełnia złożone wymagania dotyczące okablowania, zapewniając zarówno bezpieczeństwo obwodu, jak i wygodną konserwację.
Jednak stawiaj na prostotę i praktyczność. Wykonane są najczęściej ze zintegrowanych konstrukcji blaszanych i wyposażone jedynie w podstawowe płyty montażowe. Projekt skupia się na wydajności uszczelnienia i wytrzymałości konstrukcyjnej, bez specjalistycznego planowania okablowania lub podziału komponentów, dzięki czemu nadają się do stosunkowo prostych zastosowań.
Scenariusze zastosowań i wymagania dotyczące wydajności również się odpowiednio różnią. Szafy sterownicze GGD nadają się do zintegrowanych scenariuszy, takich jak dystrybucja energii niskiego napięcia i sterowanie połączeniami sprzętu. Pod względem wydajności, oprócz podstawowej odporności na kurz i wodę, muszą również spełniać wymagania dotyczące izolacji obwodów, standaryzacji okablowania i stabilności działania. Niektóre scenariusze wymagają funkcji przeciwzakłóceniowych.
Obudowy elektryczne są szeroko stosowane do indywidualnej ochrony rozproszonych komponentów, takich jak przyrządy polowe i małe wyłączniki automatyczne. Podstawowym wymaganiem dotyczącym wydajności jest stopień ochrony IP, który musi jedynie odpowiadać potrzebom danej sceny w zakresie odporności na kurz, wodę i uderzenia, bez uwzględniania kompatybilności obwodów.
Logika dostosowywania również różni się w obu przypadkach. Szafy sterownicze GGD wymagają spersonalizowanego projektu w oparciu o zdolność dystrybucji mocy, ilość komponentów i metody okablowania; ich podstawowa wartość polega na poprawie efektywności integracji systemów elektrycznych. Z drugiej strony obudowy elektryczne są wysoce znormalizowane, w większości opierają się na ogólnych specyfikacjach i wymagają jedynie dostosowanych otworów i metod instalacji w razie potrzeby, zapewniając podstawową ochronę przy niskim koszcie i bez dodatkowej wartości technicznej.
Podsumowując, szafy sterownicze GGD są złożonymi urządzeniami łączącymi integrację i ochronę, podczas gdy obudowy elektryczne są pojedynczymi elementami zabezpieczającymi. Nie należy ich mylić. Przy wyborze sprzętu ważne jest, aby wziąć pod uwagę wymagania dotyczące integracji i ochrony konkretnego scenariusza zastosowania, aby zapewnić dokładne dopasowanie i zmaksymalizować wartość sprzętu, gwarantując wydajną i stabilną pracę układu elektrycznego.
